钻孔多级流量计用于井下直接测定采掘工作面，石门揭煤工作面和煤层区域性突出危险性配套仪器。zld-2型钻孔多级流量计用以测定煤层钻孔瓦斯涌出初速度，以预测工作面前方煤体的煤与瓦斯突出危险性和检验防止煤与瓦斯突出措施的防突效果。也可用以测定防突超前钻孔的有效影响半径。
原理构造

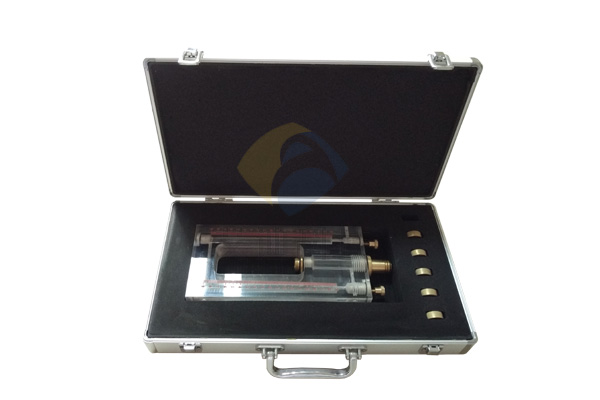

该流量计采用喷节流原理设计。当气体流过喷咀时，流束的断面产生收缩，同时喷咀的两侧产生压差。流量越大，压差也越大。当压差一定撕，喷咀孔径越大，通过的气体流量也越大。流量计设计有5个不同孔径的喷咀，更换不同孔径的喷咀，可获得不同的流量测定范围。仪器结构简单，其构造如图所示。主体为一套块有机玻璃板加工而成，由水柱1、喷2、进气咀3.旋塞4.5和喷咀底座6组成。仪器外形尺寸为250x120X34mm，重量约为0.8Kg。
技术参数
量程：0-1.6Kpa;
流量测定范围：0-100L/min;
水柱压差读数：0-160mm
仪器分辨率：1mmH20
